Konfigurasi Routing Information Protocol (RIP)



Masukan IP kepada setiap router dan PC sesuai dengan topologi diatas.

• IP PC-1, 192.168.1.2/24 dengan gateway 192.168.1.1

• IP PC-2, 192.168.2.2/24 dengan gateway 192.168.2.1

Konfigurasi IP, RB-1

system identity set name=RB-1

ip address add address=12.12.12.1/24 interface=ether2

ip address add address=192.168.1.1/24 interface=ether1

Konfigurasi IP, RB-2

system identity set name=RB-2

ip address add address=12.12.12.2/24 interface=ether3

ip address add address=23.23.23.1/24 interface=ether2

Konfigurasi IP, RB-3

system identity set name=RB-3

ip address add address=23.23.23.2/24 interface=ether2

ip address add address=192.168.2.1/24 interface=ether1

Setelah semua IP telah dipasang disetiap router maupun PC, langkah selanjutnya yaitu untuk melakukan Advertise Network. Advertise Network berfungsi Untuk Memasukan Network yang terhubung dengan Router kedalam Tabel Routing yang nanti nya akan di tukarkan dengan Router yang lain agar dapat Membuat Best path untuk menuju Network tujuan.

Routing, RB-1

routing rip network add network=12.12.12.0/24

routing rip network add network=192.168.1.0/24

Routing, RB-2

routing rip network add network=12.12.12.0/24

routing rip network add network=23.23.23.0/24

Routing, RB-3

routing rip network add network=23.23.23.0/24

routing rip network add network=192.168.2.0/24

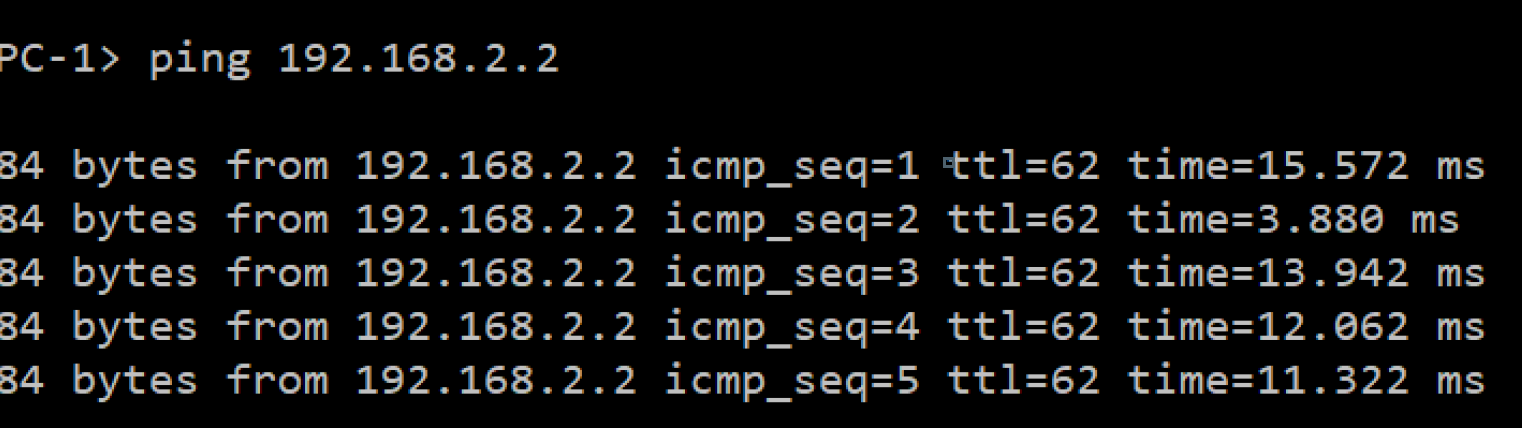

Untuk melakukan pengecekan, Lakukan PING dari PC-1 ke PC-2

Tambahan sedikit:

Jika melakukan kesalahan pada saat konfigurasi bisa ketik system reset-configuration untuk mereset
